Un condensador es un componente pasivo fundamental de los circuitos electrónicos cuya función principal es almacenar energía eléctrica. Su funcionamiento básico consiste en actuar como una reserva o buffer, capaz de absorber y liberar energía eléctrica en momentos muy específicos.
Puedes visualizarlo como un pequeño depósito de agua conectado a un sistema. Cuando el flujo de energía es irregular o hay una demanda súbita, el condensador proporciona una pequeña reserva inmediata para suavizar y estabilizar el suministro. Esto es esencial para garantizar la fiabilidad y el funcionamiento constante de cualquier dispositivo electrónico, desde un simple temporizador hasta un sistema complejo.
Esta estabilidad no es una característica secundaria; es una necesidad absoluta en sistemas críticos como los de seguridad y alarma. Una falsa alarma por una fluctuación de voltaje puede comprometer la seguridad integral. El condensador, trabajando como esa reserva de energía de respuesta rápida, contribuye directamente a la precisión y continuidad operativa de estos sistemas.
Para aplicar este componente fundamental correctamente, el primer paso es entender sus parámetros clave.
Para entender y seleccionar correctamente un condensador, es esencial conocer tres parámetros fundamentales. Estos definen su comportamiento y límites: la capacitancia, la tensión de trabajo y la polaridad. Dominar estos conceptos permite interpretar cualquier especificación y evitar errores que pueden dañar el circuito o el componente.
La capacitancia es la medida de la capacidad de un condensador para almacenar energía eléctrica (carga). Se expresa en Faradios (F). Como el Faradio es una unidad muy grande para circuitos comunes, se utilizan submúltiplos como el microfaradio (µF), el nanofaradio (nF) o el picofaradio (pF). Un valor de capacitancia mayor indica una mayor capacidad de almacenamiento.
Una analogía útil es pensar en un depósito de agua: la capacitancia sería el tamaño o volumen del depósito. Un condensador de 100 µF puede «contener» más energía que uno de 10 µF. Esto es similar a cómo un depósito grande almacena más agua que uno pequeño.
La tensión de trabajo (o voltaje nominal, VDC/WVDC) es el voltaje máximo que un condensador puede soportar de forma continua y segura. Este es un límite crítico. Superarlo puede provocar una degradación acelerada del componente, aumento de la fuga interna, calentamiento o incluso una explosión, especialmente en condensadores electrolíticos.
Por ello, una práctica estándar en la industria, apoyada por décadas de experiencia técnica, es elegir siempre un condensador con una tensión de trabajo superior al voltaje máximo esperado. Este voltaje es el que se prevé en el punto del circuito donde se instalará. Por ejemplo, si un circuito opera a 12V, se debe usar un condensador rated para, al menos, 16V o 25V.
No todos los condensadores tienen polaridad. Componentes como los condensadores cerámicos no son polarizados. Sin embargo, los condensadores electrolíticos (y algunos tipos de tántalo) sí tienen una polaridad definida: un terminal positivo (+) y uno negativo (-).
Esta polaridad debe ser identificada y respetada. En un condensador electrolítico común, se identifica por una banda marcada con el signo «-» en el cuerpo. Otra forma es por una patilla (terminal) más larga que corresponde al positivo. Conectar un condensador polarizado al revés (invertir la polaridad) provoca un funcionamiento incorrecto. Esto incluye fuga de corriente, calentamiento extremo, fallo prematuro y, en casos graves, una explosión con riesgo de seguridad. Esta es una de las razones fundamentales por las que las precauciones de manejo son tan importantes.
Una vez comprendidos estos tres parámetros fundamentales, el lector está preparado para comprender las diferencias entre los distintos tipos de condensadores. Estos tipos se analizan a continuación.

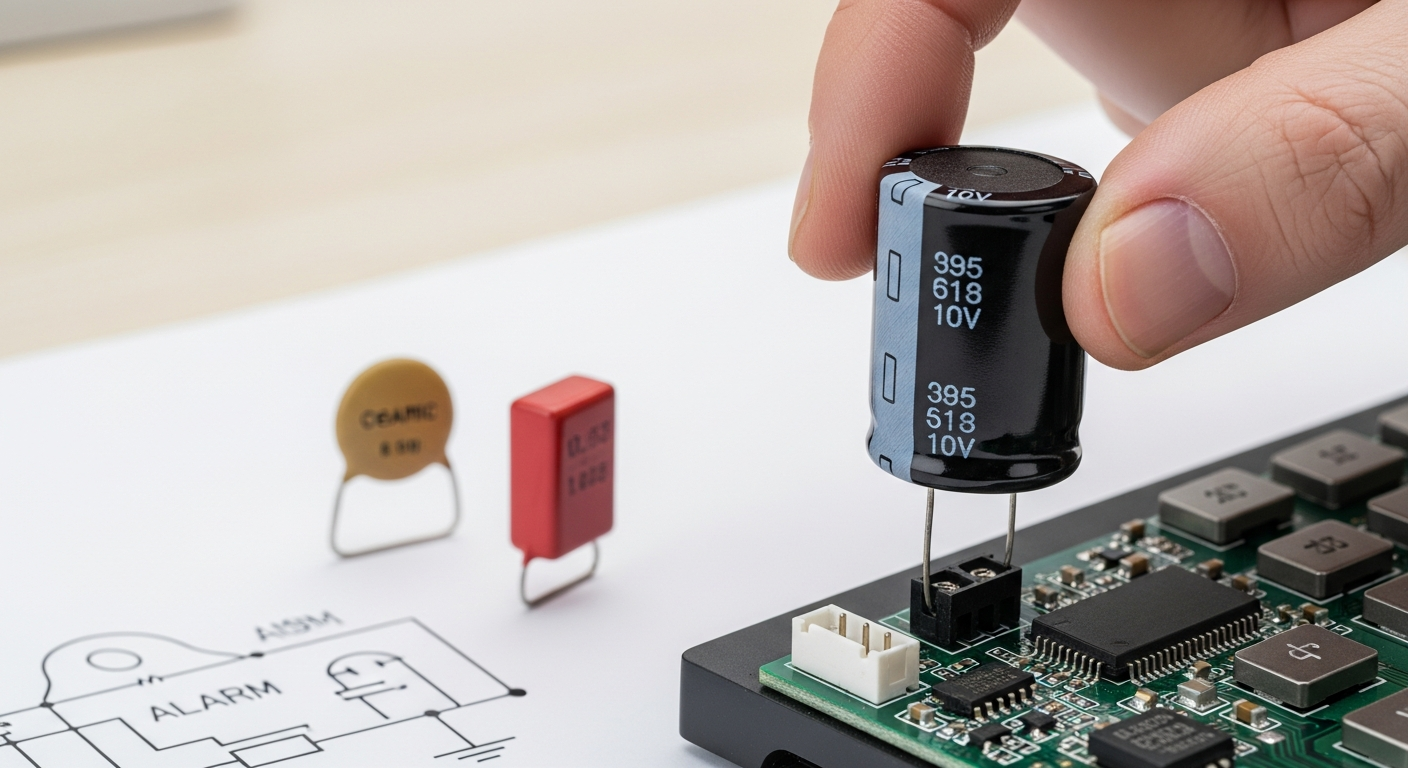

Los condensadores se fabrican con distintos materiales y estructuras, dando lugar a tipos con características muy diferentes. Los tres tipos más comunes y prácticos en electrónica general y en sistemas de seguridad son el condensador electrolítico, el condensador cerámico y el condensador de película. Comprender sus diferencias es crucial para seleccionar el componente adecuado en un diseño o reparación.
Condensador electrolítico (generalmente de aluminio): Estos condensadores utilizan un electrolito líquido o gel para lograr una alta capacitancia en un tamaño relativamente compacto. Son ideales para aplicaciones donde se necesita almacenar una cantidad significativa de energía. Por ejemplo, en fuentes de alimentación para estabilizar voltajes o en circuitos de respaldo (backup). Su principal ventaja es su alta capacidad por volumen. Sin embargo, tienen importantes limitaciones prácticas: son polarizados (se deben conectar con la polaridad correcta), tienen una tolerancia generalmente amplia (un 20% es común) y su vida útil puede degradarse con la temperatura. Se encuentran comúnmente en fuentes de alimentación de paneles de control de alarmas o en circuitos de temporización.
Condensador cerámico (MLCC – Multi-layer Ceramic Chip): Son los más comunes y compactos. Construidos con múltiples capas de material cerámico, ofrecen una capacitancia baja a media. También tienen un rendimiento excelente en alta frecuencia y una tolerancia muy estrecha. No tienen polaridad, son muy robustos y económicos. Sus desventajas incluyen una sensibilidad conocida como «crack effect» (microgrietas por estrés mecánico). Son el componente de elección para filtrar ruido, desacoplar señales digitales o estabilizar señales en alta frecuencia dentro de placas de control electrónico.
Condensador de película (poliéster, polipropileno): Fabricados con una lámina dieléctrica de plástico, ofrecen un rendimiento muy equilibrado y estable. Tienen una tolerancia baja, no son polarizados y presentan una excelente respuesta en frecuencia y una larga vida útil. Su principal inconveniente es el coste más elevado y un volumen físico mayor para valores de capacitancia similares a los electrolíticos. Se utilizan en aplicaciones donde la precisión y estabilidad son críticas. Por ejemplo, en filtros de audio de alta calidad, circuitos de precisión o en etapas de filtrado crítico dentro de equipos profesionales.
Una pregunta común es: ¿Puedo sustituir un condensador electrolítico por uno cerámico si tienen la misma capacitancia? En la mayoría de casos, no. Aunque la capacitancia nominal pueda ser similar, sus características de frecuencia, polaridad, tolerancia y capacidad para manejar corriente son radicalmente diferentes. Sustituir un electrolítico de filtro en una fuente de alimentación por un cerámico podría provocar un mal funcionamiento o incluso daños. La selección debe basarse en la función del circuito y las características específicas del tipo.
La siguiente tabla ofrece una comparación rápida para consolidar esta información y facilitar la identificación y selección.
| Tipo | Capacitancia típica | Tensión típica | Ventajas clave | Desventajas clave | Aplicaciones más comunes |
|---|---|---|---|---|---|
| Electrolítico (Aluminio) | 1µF a varios mF (milifarads) | 6.3V a 450V+ | Alta capacitancia en tamaño compacto; coste relativamente bajo. | Polarizado; tolerancia amplia (~20%); vida útil limitada por temperatura. | Fuentes de alimentación (filtro), circuitos de respaldo (backup), temporizadores. |
| <br |
Conocer estos tres tipos y sus diferencias prácticas proporciona la base fundamental para aplicar condensadores correctamente en cualquier circuito. Esta comprensión nos lleva naturalmente a explorar las funciones específicas que cumplen dentro de la electrónica.
Ahora que sabemos qué tipos de condensadores existen, veamos para qué sirven realmente dentro de un circuito. Un condensador cumple tres funciones principales en electrónica: filtrar y estabilizar señales eléctricas, crear retardos de tiempo, y servir como una pequeña batería de respaldo para circuitos críticos.
La aplicación más común es filtrado. Un condensador puede eliminar el ruido eléctrico (variaciones rápidas e irregulares) de una señal. Imagina un embalse: recibe agua de un río con torrentes y luego libera un flujo constante. En una fuente de alimentación, un condensador (típicamente un electrolítico de alta capacitancia) almacena energía cuando la tensión sube y la libera cuando baja. Esto «suaviza» la corriente continua (CC) entregada al circuito. Esto es esencial para que componentes sensibles, como los microprocesadores en un panel de alarma, funcionen sin fallos causados por interferencias.
Un condensador es un condensador temporizador natural debido a su comportamiento de carga y descarga. Cuando se conecta junto con una resistencia, forma un circuito RC. La velocidad de carga o descarga del condensador se define por la Constante de tiempo (tau, τ). Esta se calcula como τ = R * C. Un valor mayor de R o C crea un intervalo de tiempo más largo. Este principio es la base de circuitos como el temporizador clásico Temporizador 555. En este, un condensador se utiliza para generar pulsos de tiempo precisos, útil para activar o desactivar otro componente después de un retardo determinado.
Un condensador puede servir como un respaldo de energía muy rápido para cubrir cortes breves de suministro. Cuando la fuente principal de alimentación se interrumpe por un instante, el condensador libera la energía que almacenó, manteniendo el circuito activo. Esto no sustituye a una batería para cortes largos, pero es vital para preservar la memoria o el estado de un sistema durante microcortes. Por ejemplo, un panel de control puede usar un condensador para evitar un reinicio accidental si hay una fluctuación momentánea en la red eléctrica.
Estas capacidades de filtrado, temporización y respaldo son precisamente las que hacen del condensador un componente crítico en sistemas donde la fiabilidad es primordial. Esto lo veremos en las aplicaciones dentro de sistemas de seguridad.
Las funciones teóricas del filtrado, almacenamiento de energía y temporización tienen una manifestación concreta y crítica en los dispositivos que protegen su propiedad. En sistemas de seguridad, la fiabilidad no es negociable, y los condensadores desempeñan un papel esencial para garantizarla, actuando como componentes vitales en funciones clave. Las fallas de energía, incluidos los problemas con el suministro y las baterías, pueden derivar en falsas alarmas, dificultad para activar/desactivar el sistema, o la incapacidad de silenciar una alarma activada.
Los condensadores son omnipresentes en los componentes de un sistema de alarma, donde su aplicación se materializa en ejemplos prácticos como:
La importancia de estos componentes reside en su durabilidad. ¿Con qué frecuencia fallan los condensadores en los sistemas de alarma y cuáles son las señales? Los electrolíticos, debido a su química interna, tienen una vida útil limitada. Son el componente más común que falla con el tiempo, especialmente en ambientes con temperatura alta. Las señales de un condensador defectuoso pueden incluir falsas alarmas recurrentes, reinicios inexplicables del panel, o una sirena que no se activa. Para información específica sobre mantenimiento, se puede consultar nuestro blog de mantenimiento.
Conocer dónde y cómo se aplican los condensadores es el primer paso. El siguiente, y crucial para la fiabilidad del sistema, es aprender cómo seleccionar el componente correcto para sustituirlos o para nuevas instalaciones.
Elegir el condensador adecuado implica aplicar de forma estructurada el conocimiento sobre sus funciones, parámetros y tipos. Con el marco de cuatro pasos que sigue, transformará la teoría en una decisión práctica y acertada.
Identifique el propósito del condensador en su circuito. Este primer paso acota radicalmente sus opciones. Recuerde las tres funciones principales:
* Filtrar y estabilizar: Para suavizar el voltaje de una fuente de alimentación o eliminar ruido en una señal.
* Crear retardos de tiempo: Para controlar la duración de un pulso o la frecuencia de oscilación, como en un temporizador 555.
* Respaldo de energía: Para mantener activa una memoria o un reloj de un panel de alarma Ajax durante un breve corte de energía.
Traduzca la función a valores técnicos específicos. Estos son los datos no negociables que debe buscar:
* Capacitancia (F, µF, nF, pF): El valor de almacenamiento necesario. Para un filtro de fuente de alimentación, se necesitan microfaradios (µF); para un circuito de temporización, suelen bastar nanofaradios (nF).
* Tensión de trabajo (V): Debe superar el voltaje máximo que verá el condensador en el circuito. Aplique siempre un margen de seguridad (ej., usar un condensador de 25V para un circuito de 12V).
* Dónde encontrar estos valores: Consulte la hoja de datos (datasheet) del componente a reemplazar, lea las marcas en la propia placa de circuito, o realice el cálculo si está siguiendo un diseño conocido.
Las condiciones físicas y ambientales pueden descartar ciertos tipos. Considere:
* Rango de temperatura de operación: ¿Funcionará en un entorno cálido como un ático o un garaje?
* Espacio disponible: ¿Qué tamaño físico cabe en la placa de circuito?
* Vibraciones y estrés mecánico: ¿Está cerca de un motor o en un dispositivo portátil?
* Formato de montaje: ¿Requiere terminales axiales, radiales o es un componente de montaje superficial (SMD)?
Con los datos de los pasos anteriores, seleccione el tipo más adecuado. Utilice esta guía de referencia rápida (para una comparación detallada, consulte la sección sobre tipos de condensadores):
* Para alta capacitancia en poco espacio (ej., filtrado en fuentes de alimentación), los condensadores electrolíticos suelen ser la opción.
* Para aplicaciones de temporización precisa, filtrado de señal de alta calidad o estabilidad en un amplio rango de temperaturas, los condensadores de película o cerámicos son superiores.
* Para un respaldo de energía de larga duración y máxima fiabilidad en sistemas críticos (como la memoria de una alarma), busque condensadores electrolíticos de tantalio o supercondensadores especializados.
Antes de realizar la compra o instalación, verifique las marcas del condensador (códigos de capacitancia y voltaje) y, en los modelos electrolíticos, confirme la polaridad (terminal negativo marcado) para evitar fallos. Para aplicaciones sencillas o de hobby, este marco es suficiente. Sin embargo, con más de 25 años de experiencia en el sector, recomendamos encarecidamente consultar a un técnico cualificado o al fabricante cuando el componente sea parte de un sistema crítico de seguridad, cuando el reemplazo sea en una placa compleja, o si tiene dudas tras consultar la documentación oficial. Para explorar componentes específicos para sistemas de alarma, puede visitar nuestra categoría de componentes para sistemas de alarma.
Una vez seleccionado el condensador correcto, es igual de crucial manejarlo e instalarlo de forma segura, un tema que abordaremos a continuación.
Tras explorar cómo elegir el condensador adecuado, es crucial abordar cómo manipularlo con total seguridad. Los condensadores almacenan energía eléctrica, lo que introduce riesgos físicos concretos si se manejan incorrectamente. Ignorar estas precauciones puede resultar en daños graves al componente, al circuito o, más importante, a la persona.
1. Descarga eléctrica y el procedimiento de descarga segura
Un condensador, especialmente los de alta tensión, puede mantener una carga peligrosa incluso después de desenergizar el circuito. Una descarga accidental puede causar daños musculares o cardíacos. Una descarga accidental puede causar daños musculares o cardíacos. Para descargar un condensador de forma segura, siga estas prácticas estándar de la industria:
* Conecte una resistencia de potencia adecuada (no un simple cable) entre sus terminales. Este método disipa la carga de manera controlada. Este método disipa la carga de manera controlada.
* Para condensadores de baja tensión, puede usar un destornillador metálico con mango perfectamente aislado, pero el método con resistencia es siempre más seguro.
* Verifique la descarga con un multímetro antes de manipularlo directamente.
2. Riesgos específicos de los condensadores electrolíticos
Los condensadores electrolíticos son particularmente sensibles. Una inversión de polaridad o una sobretensión puede provocar un aumento de presión interna. Esto puede llevar a la explosión, liberando químicos corrosivos y fragmentos. También son vulnerables a temperaturas excesivas durante la soldadura. Siempre respete la polaridad indicada en el cuerpo del componente (el terminal negativo está marcado) y nunca exceda su voltaje nominal de trabajo.
3. Consideraciones generales de trabajo seguro
* Trabaje siempre en un circuito completamente apagado y descargado. Confiar únicamente en que el dispositivo está «off» es insuficiente.
* Utilice herramientas adecuadas y con buen aislamiento. Esto es esencial tanto para la descarga como para la extracción o instalación.
* Manipule con cuidado. Evite aplicar fuerza mecánica excesiva o doblar los terminales, ya que puede dañar la conexión interna.
Seguir estas prácticas no solo protege su integridad, sino que también garantiza la fiabilidad de sus sistemas.
